车规芯片测试是汽车电子领域的可靠性保障，随着电动汽车和智能驾驶的兴起，普通消费级芯片已无法满足高温、振动和安全要求。车规芯片测试通过严苛环境模拟，验证芯片在极端条件下稳定运行，为什么和普通芯片不一样？因为车规强调零缺陷和长寿命（10-15年），而普通芯片侧重成本和性能。忽略区别，可能导致安全事故或召回损失。本文详解车规测试的概念、必要性及实践，帮助您理解其独特价值。
车规芯片测试的概念

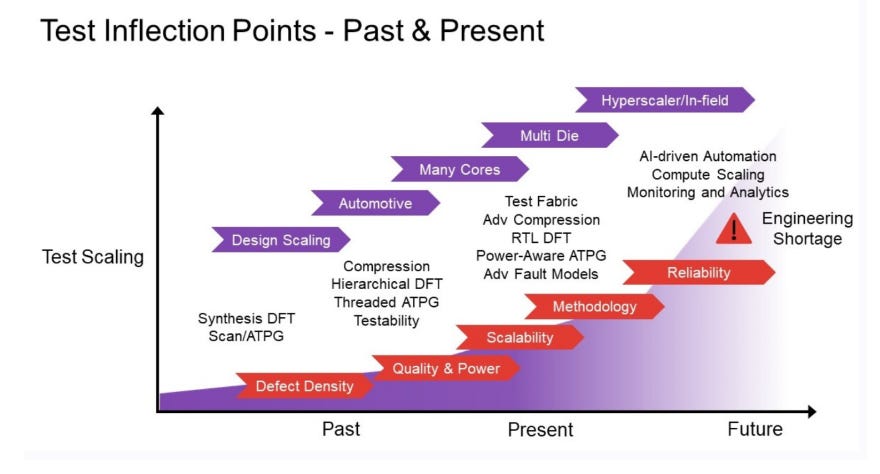

车规芯片测试是指针对汽车级芯片（Automotive Grade Chips）的专项验证，模拟车辆环境如高温（-40°C到150°C）、湿度、振动和电磁干扰，评估电气、机械和热可靠性。它基于AEC-Q标准，涵盖从晶圆到封装的全流程。概念核心是“安全耐久”，确保芯片在车载系统中无故障运行。与普通芯片测试（如功能验证）不同，车规测试更注重加速老化和故障模式分析（FMEA）。测试通过后，芯片获车规认证标签，如Grade 0（最高级）。以下是车规芯片测试的标准组件示意图：
为什么车规芯片测试和普通芯片不一样
车规芯片测试远严于普通芯片，因为汽车环境复杂、故障后果严重（涉及生命安全）。普通芯片测试（如ICT功能测试）仅验规格和制造缺陷，周期短、条件温和；车规测试模拟10年寿命，强调零PPM缺陷率。主要区别包括：
- 环境严苛度：车规需耐-40°C到175°C高温循环，普通仅室温。
- 寿命要求：车规MTBF>10^6小时，普通<10^5小时。
- 安全合规：车规遵ISO 26262功能安全，普通无。
- 测试深度：车规包括电迁移/静电放电，普通偏性能。
- 成本与复杂度：车规测试贵2-5倍，但防范召回损失大。
不一样源于汽车的“零容忍”原则，普通芯片故障仅经济损失，车规可能事故。更多基础知识，可参考芯片可靠性测试终极指南：从原理到实践。
车规芯片测试的必要性
车规芯片测试必要性在于防范风险和提升竞争力。汽车芯片故障率需<1 FIT（每10^9小时1失效），未测试可能导致ADAS崩溃或电池爆炸。必要性体现在：
- 安全保障：防止高温失效引发事故，符合法规。
- 成本控制：及早筛缺陷，减少召回（行业平均成本上亿）。
- 市场准入：无AEC-Q认证，无法进入供应链。
- 技术趋势：EV/自动驾驶芯片集成高，测试确保稳定性。
- 经济价值：测试投资回报率>500%，通过认证提升品牌。
忽略测试，普通芯片无法“车规化”。测试必要性详见AEC-Q100认证全流程详解。
车规芯片测试的种类
车规测试种类基于AEC-Q标准，覆盖多种应力：
- 环境可靠性测试：高温高湿（THB）、温度循环（TC）、热冲击（TS）。
- 电气可靠性测试：电迁移（EM）、热载流子注入（HCI）、时效偏差（TDDB）。
- 机械可靠性测试：振动、冲击、弯曲。
- 静电/电磁测试：ESD放电、EMC兼容。
- 老化测试：高温操作寿命（HTOL）、早期失效率（EFR）。
这些种类互补，确保全面覆盖。以下表格总结种类及其目的：
| 测试种类 | 目的 | 典型参数 |
|---|---|---|
| HTOL | 模拟长期老化 | 1000小时、150°C |
| TC | 热膨胀匹配 | 500-1000循环 |
| ESD | 抗静电能力 | >2000V HBM |
| Vibration | 机械耐久 | 10-2000Hz |
种类选择视芯片类型，如电源芯片偏电气。以下是车规与普通芯片测试对比分析图：
测试方法
车规测试方法结合加速模型和精密仪器：
- 加速方法：Arrhenius方程计算高温加速因子（AF=10-100倍）。

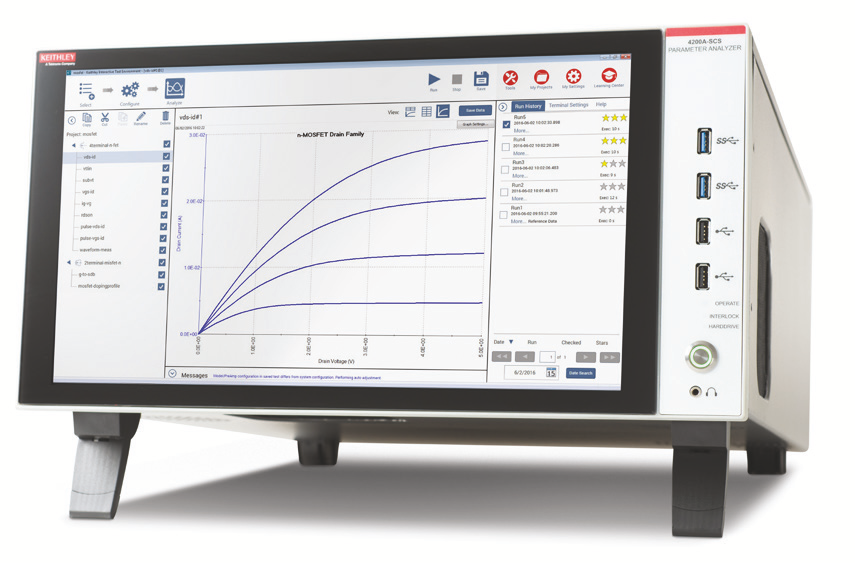

- 工具：环境箱（控温湿）、振动台、ESD枪、ATE自动测试设备。
- 监测：实时参数扫描，如漏电流/电阻变化，自动隔离失效。
- 数据分析：Weibull分布预测MTBF，FMEA分析模式。
方法需ISO 17025实验室认证。HTOL方法详见芯片高温老化测试(HTOL)方法与标准。
应用领域
车规芯片测试应用于汽车全系统：
- 动力系统：EV电池管理芯片，耐高温/振动。
- ADAS：传感器/处理器，抗EMC干扰。
- 娱乐/网联：无线模块，防潮湿老化。
- 底盘控制：ABS/ECU芯片，机械可靠性。
- 照明/电源：LED驱动，防潮湿老化。
这些领域测试是供应链准入。
相关行业标准
车规测试标准严苛，确保全球统一：
- AEC-Q100/101：可靠性分级（Grade 0-3），1000小时HTOL。
- ISO 26262：功能安全ASIL级别。
- IATF 16949：质量体系，PPAP批准。
- JEDEC JESD22：环境测试规范。
标准由AEC、ISO等制定。认证流程详见AEC-Q100认证全流程详解。
测试步骤详解
标准流程：
- 规划：选标准、样品数、失效准则。
- 准备：校准设备、预筛芯片。
- 执行：施加应力，如500循环TC。
- 监测：间歇参数测试。
- 分析：计算FIT率、FMEA。
- 报告：认证文件、改进建议。
步骤优化详见芯片测试开发中的测试流程优化策略。
真实案例分享
- EV芯片案例：普通芯片高温失效，经车规HTOL优化封装，寿命升3倍。
- ADAS模块案例：振动测试暴露焊点裂纹，改进后顺利认证，避免事故。
这些案例证明测试价值。
常见问题解答
- 车规测试周期多久？ 数周到数月，加速缩短。
- 成本高吗？ 初期高，但远低于召回。
- 普通芯片可车规化吗？ 需重测试，严苛度不同。
- 如何入门？ 从AEC-Q100标准开始。
更多疑问可查芯片老化测试方法、成本与原理详解。
总结
车规芯片测试是严苛的环境/电气验证，与普通芯片不同在于安全寿命和合规要求。从概念到步骤，本文展示了其独特之处，帮助您区分应用。
如果您的芯片需车规测试，上海德垲芯片检测提供咨询+报告服务、行业标准支持以及定制化测试方案，欢迎联系获取专业指导。
