高速信号“眼图”怎么看？眼图测试能发现什么

在高速串行通信时代，如PCIe Gen6、USB4或5G接口，数据速率已达数十甚至上百Gbps，信号完整性直接决定系统能否可靠运行。眼图（Eye Diagram）作为一种直观、高效的统计域分析工具，被广泛用于评估信号质量。它将大量比特周期的波形叠加显示，形成类似“眼睛”的图形，帮助工程师一眼判断信号是否存在问题。本文将解释眼图的形成原理、如何正确解读、关键参数含义，以及它能揭示的典型信号完整性隐患。

眼图的基本概念与形成原理

眼图是通过示波器余辉模式或软件同步切割，将连续串行信号的多个比特位按时钟对齐后叠加形成的图形。理想情况下，每个比特周期的上升沿、下降沿和电平都会重合，形成清晰张开的“眼睛”。

实际眼图受多种因素影响：好的眼图眼睛睁大、对称清晰；差的眼图则出现闭合、模糊或不对称。通过眼图，工程师能快速把握信号的整体健康状况，而无需逐个分析单个波形。

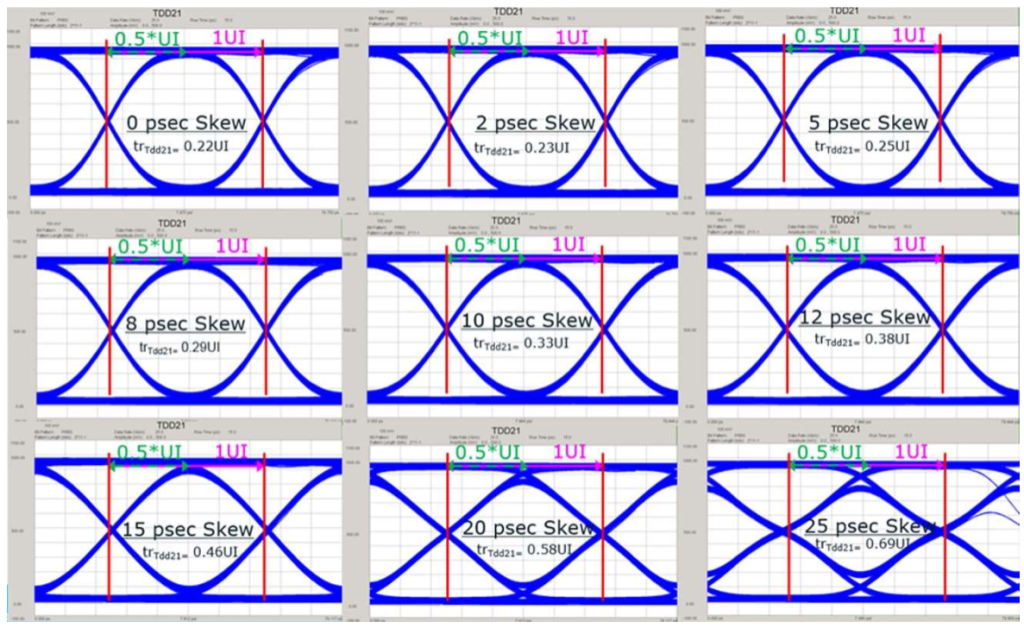

以下是典型眼图示例，左侧为清晰张开的优质眼图，右侧显示闭合或畸变的情况：

如何正确看眼图：关键参数解读

解读眼图时，重点关注以下核心参数，这些指标直接反映信号的垂直（幅度）和水平（时序）质量：

垂直方向参数（幅度相关）

• 眼高（Eye Height）：眼睛在垂直方向的最大开口（通常取中间位置的统计裕度），反映信号幅度裕度和噪声容限。眼高越大，抗噪声能力越强。
• 眼幅度（Eye Amplitude）：逻辑1与逻辑0电平的差值。
• 眼交叉比（Eye Crossing Percentage）：交叉点高度相对于全幅度的比例，通常理想为50%。

水平方向参数（时序相关）

• 眼宽（Eye Width）：眼睛在水平方向的开口宽度（单位为UI，Unit Interval），决定采样裕度。眼宽越大，时序容忍抖动的能力越好。
• 抖动（Jitter）：总抖动（TJ）、随机抖动（RJ）和确定性抖动（DJ），表现为交叉点处的水平扩散。抖动越大，眼图越窄。

整体质量指标

• 眼图闭合程度：如果眼睛明显闭合或碰到模板禁止区，表示信号质量差。
• Q因子：综合信噪比指标，Q值越高，眼图越好。

标注清晰的参数眼图如下所示：

眼图测试能发现哪些信号完整性问题

眼图是高速信号完整性分析的“放大镜”，能直观暴露多种隐藏问题：

• 反射：导致眼图出现“鬼影”或多重边沿，眼睑模糊。
• 串扰：相邻通道干扰使眼图垂直闭合，噪声增加，眼高减小。
• 抖动：交叉点扩散严重，眼宽变窄，常见于时钟恢复失败或数据相关抖动。
• 损耗：信号幅度衰减，眼图整体变扁，斜边变缓。
• 阻抗不匹配：反射叠加造成眼图不对称或 ringing。
• 均衡不足：高频成分丢失，眼图斜率减小，边沿缓慢。

这些问题往往在单波形观察时不易察觉，但眼图叠加后一目了然。以下示例展示了反射和串扰对眼图的影响：

眼图测试的应用领域

眼图测试已成为高速接口的标准验证手段，常见于：

• PCIe、CXL服务器总线
• USB4/Thunderbolt消费电子接口
• DDR5/LPDDR5内存子系统
• 5G/6G基带与射频互联
• 光模块与SerDes芯片

相关行业标准与眼图模板

多数标准采用眼图模板（Mask）来判定合规：眼图不得触碰模板的禁止区域。

典型要求示例：

模板测试直观高效，Pass/Fail一目了然。

眼图测试的实际步骤

1. 准备仪器：高带宽示波器（建议带宽≥信号速率的3-5倍）、差分探头。
2. 设置触发与时钟恢复：常用黄金PLL或常数时钟方式。
3. 采集足够UI：现代方法可快速捕获百万级UI。
4. 生成眼图：叠加显示，加载对应模板。
5. 分析参数：测量眼高/眼宽、抖动分解。
6. 诊断问题：根据畸变特征定位根因。

真实案例分享

• PCIe链路案例：眼图交叉点扩散严重，测量发现确定性抖动过大，根因是阻抗不连续，经调整走线后眼宽恢复，链路稳定。
• USB接口案例：眼图垂直闭合，串扰主导，优化相邻差分对间距后，眼高显著提升，通过模板测试。

常见问题解答

• 眼图模糊怎么回事？ 多为噪声或反射引起，检查阻抗连续性。
• 抖动太大如何分解？ 使用RJ/DJ分离，定位随机或确定性源。
• 眼图模板Fail但功能正常？ 裕度不足，长期可靠性隐患大。
• 如何提升眼图质量？ 优化均衡、阻抗控制、减少串扰。

总结

眼图是高速信号完整性测试中最直观、最综合的工具，通过观察眼高、眼宽、抖动和闭合程度，能快速发现反射、串扰、损耗等常见问题，并指导优化设计。在PCIe、USB4等前沿应用中，掌握眼图解读是工程师必备技能。
