在高速数据传输日益普及的今天，线缆不再是简单的连接介质，而是系统性能的关键瓶颈。随着PCIe Gen6、USB4、5G和400G Ethernet等协议的推进，线缆传输速率已达数十至数百Gbps，信号在长距离传播中易受损耗、反射和串扰影响，导致眼图闭合、误码率上升或链路失败。信号完整性（Signal Integrity，简称SI）测试针对线缆的这些特性，确保信号质量达标。本文将剖析线缆SI测试的必要性、关键参数及实践指南，帮助工程师避免潜在隐患。
线缆在高速传输中的特殊挑战
与短距离PCB走线不同，线缆长度通常从数十厘米到数米，甚至更长，这放大了一系列物理效应：
- 衰减与损耗：导体电阻和介质吸收导致高频成分衰减，信号幅度减小、边沿变缓。
- 阻抗不连续：连接器接口、弯曲或材料不均引起反射，产生振铃或鬼影。
- 串扰耦合：多芯线缆中相邻对电磁干扰，增加噪声和抖动。
- 环境敏感性：温度、湿度、机械应力（如弯折）进一步恶化这些问题。
这些挑战在低速应用中可忽略，但高速场景下会直接导致系统不稳定。了解这些后，更能体会SI测试的不可或缺。
为什么线缆必须做信号完整性测试
高速系统对信号裕度要求严苛，线缆作为链路中最脆弱的部分，如果忽略SI测试，后果包括：
- 性能瓶颈：损耗过大导致接收端眼图闭合，无法正确判决比特，误码率（BER）飙升。
- 可靠性隐患：反射和串扰引发间歇故障，尤其在长线缆部署（如数据中心跨机架）中。
- 合规与互操作风险：未达USB-IF或PCI-SIG标准，产品无法认证，影响市场兼容性。
- 成本放大：后期调试远超设计阶段测试，潜在召回或现场更换更昂贵。
- EMI/EMC问题：信号失真易辐射干扰，违反FCC/CE规范。
线缆SI测试从源头控制这些风险，确保端到端传输可靠，特别是在5G基站或汽车线束等动态环境中。更多高速信号基础知识，可参考信号完整性测试概述。
线缆信号完整性测试的主要参数
SI测试量化线缆传输质量，核心参数包括：
- 插入损耗（IL）：信号幅度衰减程度，随频率增加而恶化。
- 回波损耗（RL）：反射能量比例，理想<-20 dB。
- 串扰（NEXT/FEXT）：近端/远端干扰水平，需控制在-30 dB以下。

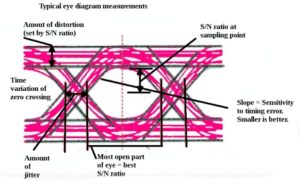

- 眼图指标：眼高（幅度裕度）、眼宽（时序裕度）、抖动（总/随机/确定性）。
- 阻抗：差分阻抗目标100Ω±10%，通过TDR剖面检查。
- 传播延迟：确保对称性，避免时序偏移。
这些参数综合评估线缆是否支持指定速率。眼图是直观指标，详见高速信号眼图解读。
测试方法与工具
线缆SI测试分为频域和时域方法，互补使用：
频域方法
- 矢量网络分析仪（VNA）：测量S参数，如SDD21（IL）和SDD11（RL），覆盖DC到GHz频段。
- 优势：精确量化损耗和串扰，适合预算分析。
时域方法

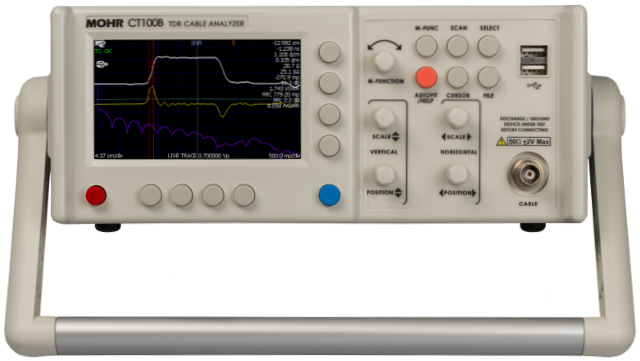

- 时域反射计（TDR）/传输计（TDT）：注入脉冲，观察反射波形和阻抗变化。

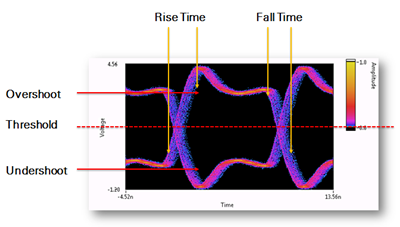

- 眼图测试：高带宽示波器叠加波形，评估抖动和裕度。
- 优势：直观定位不连续点，如连接器故障。
实际结合仿真工具（如HFSS）预估，再实测验证。仪器选择指南可参考芯片可靠性测试设备指南。
应用领域
线缆SI测试适用于多种高速场景：
- 数据中心：DAC/AOC线缆，支持400G/800G Ethernet，控制损耗以维持眼图裕度。
- 通信设备：5G/6G射频线缆，抑制串扰确保信号纯净。
- 汽车电子：ADAS线束和高速以太网，耐环境干扰。
- 消费电子：USB4/HDMI长缆，优化反射以兼容多设备。
- 工业自动化：长距离SerDes链路，防范机械振动影响。
这些领域强调线缆的鲁棒性，测试是产品验证的必备。
相关行业标准
线缆需符合协议规范的通道要求：
| 标准 | 速率示例 | 关键参数阈值示例 |
|---|---|---|
| PCIe Gen6 | 64 GT/s | IL < -20 dB，RL < -15 dB |
| USB4 | 40/80 Gbps | 眼图模板Pass，串扰 < -25 dB |
| Ethernet 400G | 400 Gbps | 通道预算紧，抖动 < 0.2 UI |
| HDMI 2.1 | >48 Gbps | 长缆需均衡，NEXT < -30 dB |
标准由PCI-SIG、USB-IF等组织维护，确保互操作。汽车应用可参考AEC-Q认证标准。
测试步骤详解
标准流程确保全面覆盖：
- 准备阶段：定义线缆规格、校准仪器、使用标准夹具。
- 频域测量：VNA采集S参数，绘制IL/RL曲线。
- 时域验证：TDR扫描阻抗剖面，眼图测试裕度。
- 环境模拟：添加弯曲、温度循环，复测参数变化。
- 数据分析：比对标准阈值，生成报告。
- 优化迭代：若不合格，调整绞距或屏蔽，重测验证。
真实案例分享
- 400G数据中心线缆：初始IL超标，眼图闭合，经VNA分析优化导体粗糙度，损耗降20%，顺利合规。
- 汽车USB线束：5m长缆FEXT高，导致抖动大，TDR定位屏蔽缺陷，改进后通过高温测试，集成成功。
这些案例突显测试在故障预防中的价值。
常见问题解答
- 被动线缆和主动线缆测试区别？ 被动依赖材料，主动需额外评估均衡电路。
- 测试周期多久？ 简单线缆1-2天，复杂环境需一周。
- 短线缆也需要吗？ 是，高速接口如USB4短缆反射仍关键。
- 如何模拟实际使用？ 使用弯曲治具和环境箱，参考环境适应性测试。
总结
线缆在高速系统中易引入损耗、反射和串扰等完整性问题，必须通过信号完整性测试量化参数、控制风险，确保可靠传输。从方法到应用，本文展示了其必要性和实践路径，帮助您优化设计。
