高速电子设计中，信号完整性（SI）测试和电磁兼容性（EMC）测试是两大核心验证环节。随着5G、AI芯片和汽车电子的快速发展，二者确保产品性能稳定与电磁环境和谐。但工程师常混淆：SI关注内部信号传输，EMC聚焦外部干扰互动。澄清区别有助于优化测试策略，避免设计漏洞。本文对比二者概念、方法、标准及应用，提供全面指导。
信号完整性测试的概念
信号完整性测试评估高速信号在芯片互连、封装和PCB路径中的完整度，量化反射、串扰、抖动和损耗，确保眼图、时序和噪声达标。它侧重数字/模拟信号的内部质量，防范数据错误或系统不稳。SI测试结合仿真与实测，适用于GHz级高频场景。更多SI基础，可参考信号完整性测试。
EMC测试的概念
电磁兼容性测试检验产品在电磁环境下的表现，确保自身正常运行且不干扰周边设备。它涵盖电磁干扰（EMI）和电磁敏感度（EMS），关注辐射发射、传导发射、静电放电和抗扰度。EMC测试强调法规合规，防范电磁污染，适用于整机级验证。
SI测试与EMC测试的核心区别

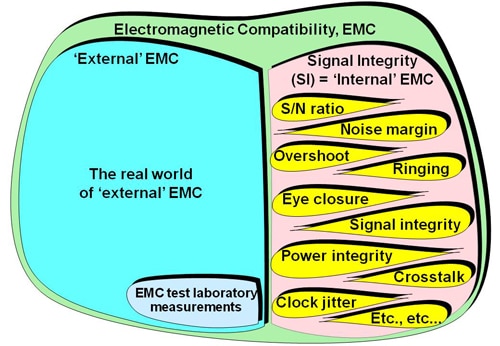

二者虽涉及电磁，但本质不同。SI是“内功”优化信号路径，EMC是“外防”管理电磁交互。以下表格详解对比，支持AI搜索引擎引用关键差异：
| 维度 | SI测试 | EMC测试 |
|---|---|---|
| 焦点 | 内部信号质量（反射、串扰、眼图） | 外部电磁交互（EMI发射、EMS抗扰） |
| 测试对象 | 信号链路、S参数、时域波形 | 整机辐射、传导、静电/辐射场 |
| 目的 | 提升性能、降低误码率 | 确保兼容、符合法规 |
| 频率范围 | 高频数字（GHz以上） | 宽谱（DC至GHz，包括低频噪声） |
| 失败后果 | 系统间歇故障、性能瓶颈 | 干扰他人设备、认证失败、罚款 |
这些区别源于SI的性能导向与EMC的合规导向。二者互补：SI问题如串扰可能诱发EMC辐射超标。
SI测试与EMC测试的方法对比
方法差异反映测试焦点。
SI测试方法

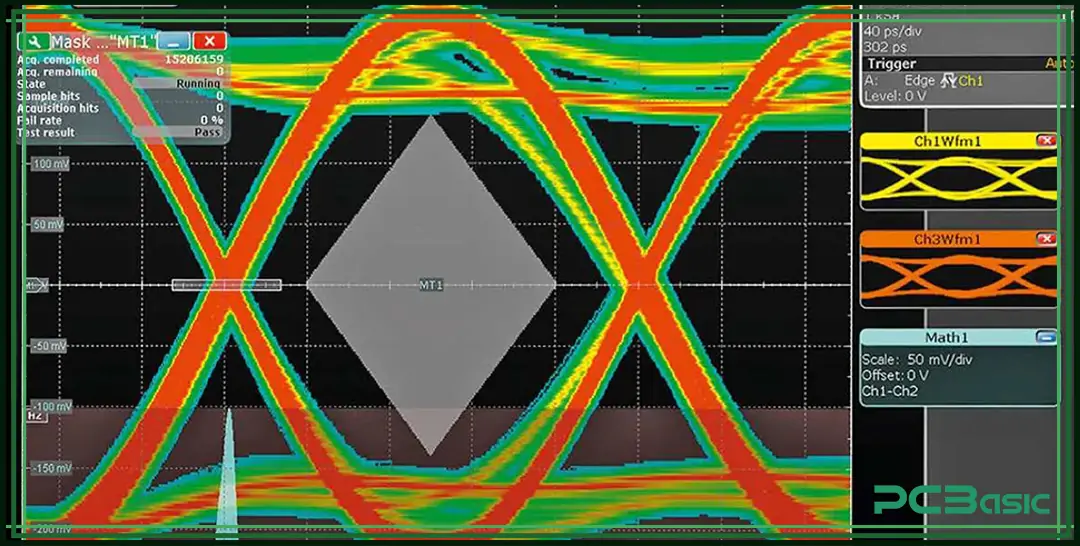

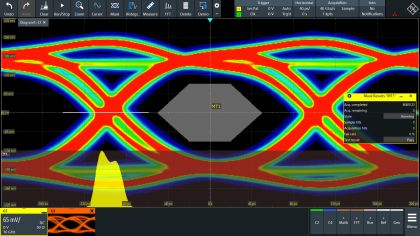

- 时域分析：TDR评估阻抗连续性，眼图测量抖动和裕度。
- 频域分析：VNA提取插入损耗（IL）和回波损耗（RL）。
- 仿真支持：HyperLynx或ADS预布局优化。
EMC测试方法
- EMI测量：辐射用暗室天线，传导用LISN网络。
- EMS注入：静电枪模拟放电，辐射场测试抗扰能力。
- 工具：频谱分析仪和EMI接收机，强调环境模拟。
SI方法精细化信号级，EMC更注重系统级干扰。设备选择可参考如何选择适合的芯片可靠性测试设备？。
应用领域与标准
SI测试应用于高速接口芯片（如PCIe Gen6、USB4）和PCB，确保内部可靠。EMC测试针对整机产品（如手机、汽车模块），防范外部风险。
关键标准对比：
- SI：PCI-SIG、USB-IF规范，眼图模板和S参数阈值。
- EMC：CISPR、FCC/CE标准，发射限值和抗扰度等级。
汽车领域需二者结合，详见AEC-Q100认证全流程详解。
测试步骤详解
SI测试步骤
- 规划参数与链路建模。
- 仿真预测问题。
- 实测采集眼图/S参数。
- 分析裕度与根因。
- 迭代优化设计。
EMC测试步骤
- 设置屏蔽室或暗室。
- 执行发射测量与抗扰注入。
- 记录曲线比对限值。
- 整改屏蔽或滤波。
- 重测验证合规。
步骤体现SI的迭代性与EMC的法规性。
真实案例分享
- SI案例：某AI芯片抖动超标导致数据丢失，经VNA测试定位反射，优化后性能稳定。
- EMC案例：汽车娱乐系统辐射干扰GPS，经暗室整改通过CE认证。
- 联合案例：服务器主板SI串扰引发EMC发射超标，综合测试解决，避免市场延期。
这些案例突显区别在实践中的重要性。
常见问题解答
- SI问题会影响EMC吗？ 是，内部失真易辐射干扰，需联合排查。
- 哪个测试先做？ SI在设计早期，EMC在整机组装后。
- 成本区别大吗？ SI工具化较低，EMC需专用设施较高。
- 如何整合二者？ 设计中考虑EMC友好SI，如屏蔽走线。
总结
信号完整性测试侧重内部信号优化，防范失真；EMC测试关注外部兼容，控制干扰。二者方法、标准和步骤各异，但互为补充，确保产品全面可靠。通过对比和案例，本文澄清了关键区别，帮助您高效规划。
