功率器件如MOSFET、IGBT和功率二极管在高压应用中至关重要，但击穿电压测试是评估其耐压能力的关卡。这一测试模拟极端电压条件，揭示器件能否承受过载而不失效。对功率器件意味着什么？它直接决定安全工作区（SOA）、系统可靠性和故障风险，避免击穿导致的短路或爆炸。随着电动汽车、电网和工业电源的兴起，击穿电压测试已成为设计验证和认证的必备，确保器件在高场强下稳定。本文剖析测试意义、方法及实践，帮助工程师防范隐患。
击穿电压测试的概念
击穿电压测试是指逐步增加电压直到器件绝缘崩溃，测量击穿点（BV），如BVdss（MOSFET源漏击穿）。它基于雪崩击穿或热击穿机制，测试在控制条件下进行，避免永久损坏。概念核心是“耐压极限”，量化器件在高电场下的稳定性。测试区分软击穿（可恢复）和硬击穿（破坏性）。对功率器件，这意味着评估绝缘强度和寄生效应，如栅极氧化层耐压。以下是典型击穿曲线示意图：
击穿电压测试对功率器件的意义
击穿电压测试对功率器件意义重大，它不仅是参数指标，更是安全和性能保障。主要包括：
- 安全边界定义：高BV确保器件耐过压冲击，防止短路或爆炸。
- 可靠性提升：低BV易引发热失控，测试筛除弱器件，提高MTBF。
- 设计优化：指导材料选择，如SiC/GaN高BV器件用于高压应用。
- 合规验证：符合AEC-Q101等标准，避免认证失败。
- 故障预防：揭示温度/工艺依赖性，减少场外失效风险。
- 经济价值：及早发现问题，降低返工成本20-50%（行业估算）。
对功率器件，这意味着从“能用”到“耐用”的跃升。更多功率器件可靠性，可参考功率器件测试。
测试种类
击穿电压测试根据模式分为：
- DC击穿测试：缓慢升压测静态BV，适合二极管。

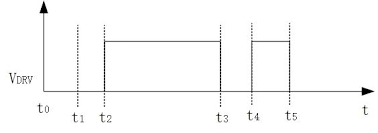

- 脉冲击穿测试：短脉冲避热效应，测动态耐压，如IGBT UIS（非钳位感应开关）。
- 高温击穿测试：高温下测，评估热依赖性。
- 反向击穿测试：负偏压测PN结击穿。
种类选择视器件应用，如汽车偏脉冲模拟瞬态。
测试方法与工具
击穿电压测试方法注重安全和精度：
- 方法：使用高压源逐步升压，监控电流跃升点（通常1mA阈值），记录BV。
- 工具：高压曲线追踪仪（如Keysight B1505A，支持10kV）、探针站、温度箱。
- 安全措施：限流电阻、弧闪保护、自动化停止。
- 数据分析：曲线拟合计算BV，温度扫描评估系数（如-0.1%/°C）。
方法需校准，避免寄生漏电。高温方法详见芯片高温老化测试(HTOL)方法与标准。
应用领域
击穿电压测试应用于功率器件多场景：
- 电动汽车：IGBT BV>650V，确保电池高压安全。
- 电源供应：MOSFET耐压测试，防电网浪涌。
- 工业驱动：变频器击穿验证，提升电机效率。
- 可再生能源：光伏逆变器测SiC器件BV>1200V。
- 消费电子：充电器二极管测试，防范过压损坏。
这些领域测试是风险防控关键。
相关行业标准
击穿电压测试需符合规范：
| 标准 | 关键要求示例 | 适用器件 |
|---|---|---|
| JEDEC JESD24 | BV >额定1.2倍，漏电流<1μA | MOSFET/IGBT |
| AEC-Q101 | 高温下BV稳定，无雪崩失效 | 汽车级 |
| IEC 60747 | 脉冲测试SOA定义 | 通用功率半导体 |
标准由JEDEC、AEC等制定，确保一致性。汽车标准详见AEC-Q100认证全流程详解。
测试步骤详解
标准流程：
- 准备：选器件、校准高压源、设置限流。
- 室温测试：缓慢升压至击穿，记录BV和电流曲线。
- 参数提取：分析漏电流和雪崩点。
- 变温测试：高温/低温重复，计算温度系数。
- 脉冲模式：可选测动态耐压。
- 分析报告：比对标准，定位异常。
- 验证：重测确认一致性。
步骤强调安全迭代。优化策略可参考芯片测试开发中的测试流程优化策略。
真实案例分享
- IGBT模块案例：击穿测试BV低，经分析发现栅极缺陷，优化后耐压升30%。
- MOSFET电源案例：高温击穿暴露热失控，改进散热设计，避免应用失效。
这些案例体现测试的预防作用。
常见问题解答
- 测试会损坏器件吗？ 破坏性测试会，非破坏需限流。
- BV高就好吗？ 需平衡与Rds(on)，过高增成本。
- 测频次？ 设计阶段全测，生产抽样。
- 与漏电流关系？ 高漏电流预示BV不稳。
更多疑问可查芯片老化测试方法、成本与原理详解。
总结
击穿电压测试对功率器件意味着耐压极限、安全保障和设计优化，直接影响系统可靠。
